隨著人工智能、大數據和云計算等技術的飛速發展，數據中心對高速光通信模塊的需求不斷增加。低功耗光模塊（LPO）作為一種新興技術，憑借其低功耗、低成本和低延遲的優勢，逐漸成為數據中心和高速通信領域的熱門選擇。然而，LPO光模塊的測試面臨著諸多挑戰，尤其是在大規模生產環境中。本文將探討LPO光模塊產線測試的技術挑戰、解決方案以及未來發展趨勢。
LPO光模塊采用線性直驅技術，去除傳統光模塊中的數字信號處理（DSP）和時鐘數據恢復（CDR）芯片，僅保留高線性度的驅動芯片（Driver）和跨阻放大器（TIA），并集成連續時間線性均衡（CTLE）和均衡（EQ）功能。這種設計顯著降低了光模塊的功耗和成本。例如，采用線性驅動技術的800G多模光模塊功耗低于4W，相比傳統DSP方案的13W以上功耗，降低了約70%。

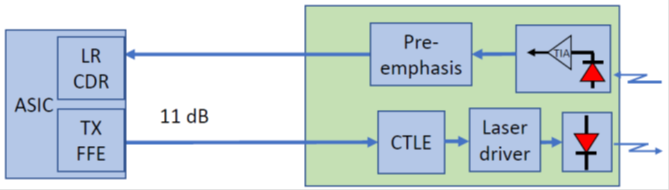

CEI-112G-Linear 鏈路模型
此外，LPO光模塊還具有低延遲的優勢。通過去除DSP芯片，系統減少了信號復原時間，實現了皮秒級別的延遲。然而，LPO光模塊的傳輸距離相對較短，主要適用于數據中心內部的短距離連接，如服務器到交換機或機柜間的連接。
盡管LPO光模塊具有諸多優勢，但其測試面臨著一系列技術挑戰：
（一）標準化尚未完善
LPO光模塊的標準化工作仍處于早期階段，測試規范尚未完全確定。這使得測試設備的選擇和測試流程的設計變得復雜，不同廠商的測試結果可能存在差異，影響了LPO光模塊的互聯互通性。
（二）傳統BERT的局限性
傳統的誤碼率測試儀（BERT）主要用于測試基于DSP的光模塊，其發射（TX）和接收（RX）性能無法滿足LPO光模塊的要求。在實際測試中，傳統BERT的測試結果與LPO光模塊在實際交換機應用中的表現存在較大偏差。
（三）系統信號完整性要求提高
由于LPO光模塊去除了DSP芯片，主機端的ASIC需要具備更強的數據處理能力，以補償光模塊中缺失的數字信號處理功能。此外，LPO光模塊對主機端信號的噪聲和抖動更為敏感，不同主機端口的信號完整性差異可能導致測試結果不穩定。
（四）大規模生產測試的復雜性
TH5以太網交換機雖然在測試LPO光模塊時表現出色，但其存在供應短缺、使用和管理復雜、不適合大規模生產測試以及總擁有成本（TCO）過高等問題。因此，開發一種高性價比且適合大規模生產的測試解決方案是當前的重要需求。
針對上述挑戰，深圳市唐領科技有限公司為廣大LPO光模塊廠商帶來了LPO BERT測試平臺，為LPO光模塊的產測提供了一種創新的解決方案。此測試平臺集成強大的發射和接收補償能力，支持高達26 FFE的RX補償和6 taps FIR的TX補償，能夠有效補償高達40dB的插入損耗。同時可以集成兩個800G光端口（OSFP/QSFP-DD）和一個800G電端口（MXP線纜），支持同時測試三個模塊，大大提高了測試效率。8個單通道、4個（2合1）通道和2個（4合1）通道的FEC布局模式可應對不同客戶的FEC需求。

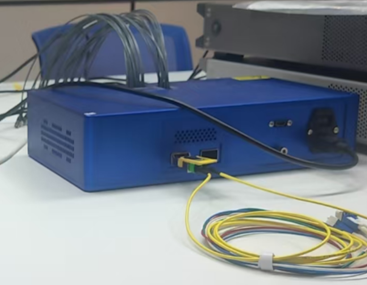

RF cable+MCB連接模式 OSFP/QDD slot模式
鏈路訓練和診斷功能是本設備一大特點，它能夠自動建立鏈路并找到合適的誤碼率（BER）測試點。同時，LPO BERT測試平臺提供診斷功能，包括RX FFE、DFE、眼高(U,M,L)、SNR等RX參數輸出，支持頻率偏移插入（±300ppm），并能夠保存測試日志和BERT的自定義配置，診斷參數能和以太網交換機保持一致。

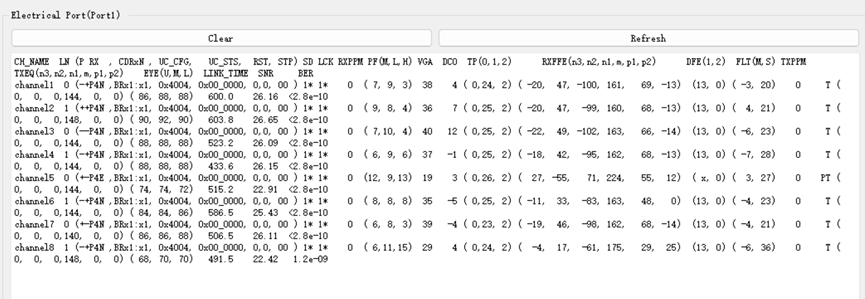

Rx診斷參數
在實際測試中，LPO BERT測試平臺與TH5以太網交換機的測試結果非常接近。例如，在TH5交換機和LPO BERT測試平臺上測試LPO光模塊時，誤碼率（BER）的測量結果幾乎一致。這表明它能夠提供與TH5以太網交換機相當?shù)臏y試性能，同時解決了以太網交換機在供應、管理和成本方面的局限性來滿足生產測試的需求。
LPO光模塊作為一種低功耗、低成本、低延遲的光通信技術，正在成為數據中心和高速通信領域的熱門選擇。然而，其產線測試面臨著標準化尚未完善、傳統BERT局限性、系統信號完整性要求提高以及大規模生產測試復雜性等挑戰。深圳市唐領科技有限公司提供的LPO BERT測試平臺為LPO光模塊的產線測試提供了一種高性價比、高性能及更貼近實際交換機應用的解決方案，為后續終端客戶的LPO光模塊使用保駕護航。
